Вы здесь: Домой / Новости / Причины и методы лечения отложения шпатлевки пузырей, шелушения, пожелтения и расслоения

Причины и методы лечения отложения шпатлевки пузырей, шелушения, пожелтения и расслоения

Просмотры:0     Автор:Pедактор сайта     Время публикации: 2021-03-03      Происхождение:Работает

Задача порошкового порошка

Скидка целлюлозного эфира

Феномен:После того, как строительство завершено и сухой, порошок упадет, если касается рукой

Причина:

1. Время полировки порошка замазки внутренней стенки не хорошо захвачена, а поверхность сушат, а затем полирующая обработка будет отдаленным;

2. Внешний настенный настенный порошок, покрытие относительно тоньше, когда обращено. При высокой температуре летом влага быстро испарится, а поверхностный слой не будет иметь достаточно влаги для лечения, поэтому легко отдалить. К

3. Продукт превысил срок годности, а прочность склеивания значительно упала. К

4. Продукт сохраняется неправильно, и адгезивная сила значительно падает после поглощения влаги. К

5. Высокая скорость поглощения воды базового слоя заставляет замазку быстро высохнуть без достаточной влаги для отверждения. К

Решение:

1. При полировке поверхностного слоя настенного стены необходимо овладеть соответствующим временем полировки. Лучшее время для полировки - это польский сразу после водяного знака на поверхности замазки исчезает. Практика доказала, что шпон 1 ~ 2 м2 должен быть сплющен или полирован. К

2. После того, как наружная поверхность настенной настенной поверхности она должна быть правильно отполирована и посыпана водой. Общее обслуживание делится на два или более раз. При необходимости, пожалуйста, используйте прозрачный уплотнительный праймер для смешивания водой (1: 5) в качестве второго спрея, эффект будет лучше. К

3. Продукт должен использоваться в пределах гарантийного периода. Если он превысит гарантийный срок, должен быть проведен тестовый соскоб. После того, как инспекция квалифицирована, строительство может быть проведено;

4. Продукт должен обратить внимание на водоотталкивающий лечение. Он должен храниться в прохладном и сухом месте, и инкапсуляция должна быть неповрежденной. К

5. Летом или при высокой температуре и сильных ветровых условиях лучше всего смазать стену чистой водой перед нанесением замазки. Замазка может применяться после того, как поверхность стены не имеет чистой воды.

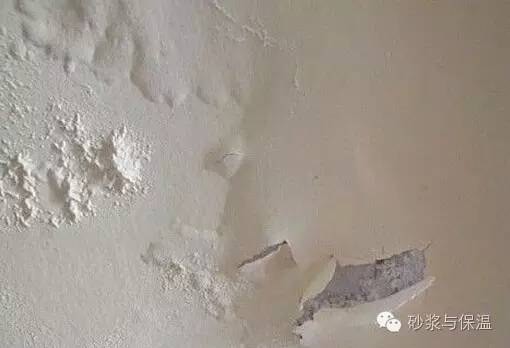

Замазка пенообразования

Штаткий порошок HPMC.

Феномен:Пузырьки генерируются во время процесса строительства и после периода времени, поверхность набитых пен. К

Причина:

1. База слишком грубая, а скорость критики слишком быстрая;

2. Набитый слой в одной конструкции слишком толстый, превышает 2,0 мм;

3. Содержание воды на родословном уровне слишком высок, а плотность слишком высока или слишком мала. Поскольку он содержит обильные пустоты и замазку обладают высокой влажностью, оно не дышащее, а воздух заключен в пустотую полость, что не легко устранить. К

4. После периода строительства появляются вспышки и волдыри, в основном, вызванные неравномерным смешиванием. Суспензия содержит порошкообразные частицы, которые слишком поздно, чтобы растворить. После строительства большое количество воды поглощено и набухает к образованию взрыва. К

Решение:

1. Если появляется большая площадь поверхности пузырьков, используйте шпатель, чтобы напрямую раздавить небольшое отверстие в пене, а затем используйте подходящую замазку, чтобы скрепить вспененный слой поверхности. К

2. Замазка обычно перемешивается равномерно, а затем позвольте ему стоять около 10 минут, затем используйте электрический смеситель, чтобы снова перемешать его и положить его на стену. К

3. Если на второй или последней поверхности конструкции пузырится, шпатель должен использоваться для удаления пузырьков до удаления водяного знака, чтобы убедиться, что на поверхности шпаргалки не появляются пузырьки. К

4. Для особо грубых стен обычно выбирают в качестве основного материала густую шпатлевку. К

5. В помещении, где стена слишком сухая или сильный ветер и сильное солнце, сначала смочите стену как можно более чистой водой, а после того, как стена останется без воды, соскоблите слой шпатлевки.


Замазывать

Шпатлевка MHEC

Феномен:Относится к плохой прочности сцепления между шпатлевкой и базовым слоем, напрямую отваливающейся от базового слоя.

Причина:

1. Старая стена очень гладкая (например, замазка, полиуретан и другие масляные краски), а порошковая шпатлевка плохо прилегает к поверхности. К

2. Новая стена отлита по шаблону, поверхность гладкая и содержит много разделительного агента (отработанного моторного масла или силикона). К

3. Для деревянных оснований, металлических оснований и других оснований без раствора (таких как фанера, пятислойная фанера, ДСП, массив дерева и т. Д.) Шпаклевка наносится непосредственно. Из-за различных коэффициентов расширения и сжатия поверхности этот тип продукта обладает относительно высокой степенью водопоглощения. Шпатлевка для внутренних стен не деформируется, и обычно она отпадает через 3 месяца. К

4. Шпатлевка превышает срок хранения, и прочность склеивания снижается. К

Решение:

1. Удалите отслаивающийся слой и обработайте его в соответствии со следующими условиями;

2. Отполируйте старую стену, чтобы увеличить шероховатость поверхности, а затем используйте интерфейсный агент (10% экологически чистый клей или интерфейсный агент);

3. Используйте обезжиривающее чистящее средство, чтобы удалить разделительный состав или другие смазочные компоненты с поверхности, а затем нанесите соскабливающую замазку. К

4. Для строительства использовать двухкомпонентную или специальную фанерную шпатлевку. К

5. Пожалуйста, используйте шпатлевку для ремонта наружных стен в качестве грунтовки на наружных поверхностях стен, таких как мрамор, мозаика и керамическая плитка. К

6. Использовать в течение срока годности замазки.

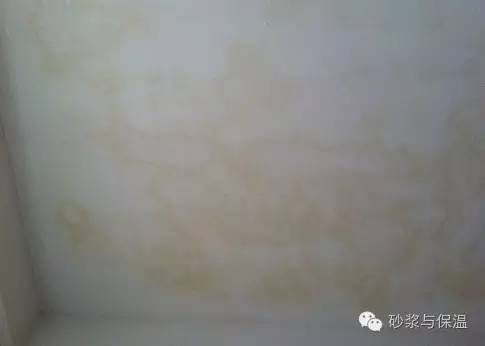

Шпаклевка желтеет

Skim Coat Эфир целлюлозы HPMC для шпатлевки

Феномен:Это означает, что часть или вся замазка становится желтой вскоре после завершения строительства.

Причина:

В основном это происходит на старых внутренних стенах. В старой шпаклевке для стен используется много клея ПВА, который стареет и разлагается с образованием ненасыщенной кислоты. Ненасыщенная кислота реагирует с ионами кальция в замазке с образованием соответствующей желтой соли кальция. К

Решение:

1. Дважды оберните покрытие экологически чистым клеем, а затем нанесите шпаклевку на внутреннюю стену, когда она полностью высохнет;

2. Нанесите два слоя грунтовки для герметика и соскоблите шпатлевку, когда она полностью высохнет. К

3. Используйте шпатлевку для строительства или используйте шпатлевку для строительных плит.


Отслоение шпатлевки

Защитное покрытие HPMC

Феномен:отслаивание между двумя слоями шпатлевки или между шпатлевкой и основанием

Причина:

1. Подложка содержит большое количество разделительного агента (например, отработанное моторное масло, восковая эмульсия);

2. Основание сильно покрыто мелом, а водопоглощение слишком велико. К

3. Порошок шпатлевки для дна тяжелый, шпатлевка для дна слишком твердая, и слишком быстрое высыхание также приведет к ее отваливанию. К

4. Строительный интервал между двумя слоями шпатлевки слишком велик, обычно более 15 дней, а финишный слой иногда вызывает расслоение. К

5. После строительства или во время строительства в слой шпатлевки проникает дождь или другая проникающая вода, что приводит к потере эффективных компонентов шпатлевки, а также отваливанию.

6. Совмещение двух слоев шпатлевки нецелесообразно. К

Решение:

1. Убрать отслаивающийся слой и заново выбрать специальную замазку для замеса;

2. Строительные поверхности, сильно покрытые мелом, лучше всего покрыть 10% разбавителем герметизирующей грунтовки, а после высыхания нанести соответствующий слой шпатлевки или другие конструкции.

3. Шпатлевка, особенно шпатлевка внутренних стен, максимально сокращает интервал между двумя шпаклевочными конструкциями;

4. Обратите внимание на защиту в процессе строительства. Во время строительства шпаклевки или в течение 8 часов после строительства шпатлевка не должна проникать водой;

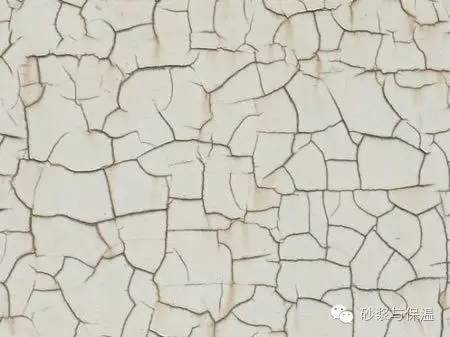

Растрескивание шпатлевки

Порошковая шпатлевка использованная HPMC

Феномен:Поверхность шпатлевки со временем потрескалась.

Причина:

1. Если базовый слой не полностью высох, конструкция требует, чтобы содержание влаги в базовом слое было ≤10%. К

2. Шпатлевка на нижнем слое не полностью высохла, и сначала сушится поверхностный слой, в то время как внутренний слой все еще находится в процессе высыхания, что приводит к разной степени усадки между слоями и легкому растрескиванию. К

3. При первичной обработке, если швы и выравнивающие материалы не полностью высохли, на них наносится шпатлевка для внутренних стен с высокой твердостью, которая легко вызывает трещины;

4. Конструкция слишком толстая, внутреннее высыхание происходит медленно, скорость высыхания поверхности выше, и на ней легко могут появиться трещины. К

Решение:

1. Растрескавшуюся шпатлевку нужно удалить. Если трещина не слишком велика, можно использовать эластичную шпатлевку и для первого строительства, а затем строительство будет вестись по стандартной методике строительства. К

2. Каждая конструкция не должна быть слишком толстой. Промежуток времени между двумя постройками должен быть более 4 часов. После того, как первая замазка полностью высохнет, вторую можно будет соскабливать.


Copyright © 2020 Хэбэй Дерек Кемикал Лимитед. Все права защищены.

Домой
